Mise en place d'un réseau
Cette activité est destinée à concrétiser les connaissances vues sur les réseaux et à évaluer de manière formative les compétences des élèves dans ce domaine.
Il s'agit de configurer un réseaux virtuel et d'y installer des serveurs (Web et DNS)
Compétences de technologie :
- CT 5.1 : Simuler numériquement la structure et/ou le comportement d’un objet.
- CT 5.5 : Modifier ou paramétrer le fonctionnement d’un objet communicant.
- CS 5.6 : Composants d'un réseau, architecture d'un réseau local, moyens de connexion d’un moyen informatique.
J’ai acquis la compétence si (en utilisant le simulateur, en m'aidant des tutoriels, afin de définir et configurer le réseau demandé par le professeur).
- J’ai compris qu’un appareil connecté sur un réseau possède obligatoire-ment une adresse IP
- J’ai compris le rôle d’un routeur
- J’ai compris la relation créée par un serveur DNS entre l’adresse IP d’un serveur et son URL
- J'ai réussi à configurer les postes de travail et le routeur
- J'ai réussi à installer les serveurs et les configurer
Préparation
Télécharger l'archive ci dessous et la décompresser dans le dossier Technologie de votre espace personnel.
- Télécharger l'archive (puis ouvrir le dossier de téléchargement et copier le fichier)
- L'extraire (après l'avoir collé dans votre dossier technologie) en faisant un clic droit dessus, puis extraire tout…
- Sur le bureau, ouvrez le dossier technologie et cliquer sur “Filius”pour lancer l'application.
Partie 1 : Mise en place et test d'un réseau local
Soit un réseau d'adresse 192.168.1.X qui contient déjà 3 ordinateurs. Nous voulons y connecter un ordinateur supplémentaire.
- Ouvrez dans Filius le fichier Filius-Acti-1.fls. Vous êtes en mode “Conception” (icône marteau).
- Ajoutez un ordinateur au réseau (Ajouter un ordinateur portable, Ajouter le câble)
- Configurez l'ordinateur correctement (Double clic sur l'ordinateur, puis saisir une adresse IP commençant par l'adresse du réseau suivit d'un numéro d'ordinateur pas encore utilisé. Ne pas modifier le masque, les 255 correspondent à l'adresse du réseau et le 0 à celle de l'ordinateur)
- Passer en mode “Simulation” (flèche verte)
- Installer sur l'ordinateur le logiciel “Ligne de commande” (Double clic, Passer la “Ligne de commande” à gauche et valider)
- Vérifiez le bon fonctionnement avec la commande “ping” qui permet de contacter un autre ordinateur. (ex. ping 192.168.1.1)
- Appelez le professeur pour qu'il valide votre travail
Un ordinateur ne peut communiquer directement qu'avec un ordinateur du même réseau.

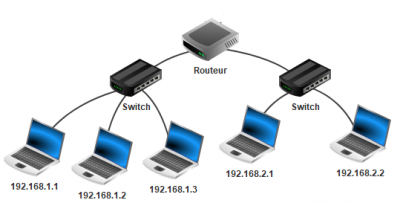

Partie 2 : Relier 2 réseaux et communiquer entre eux
Soit 2 réseaux d'adresses respectives 192.168.1.X et 192.168.2.X. Nous voulons les raccorder entre eux. Un ordinateur ne peut communiquer avec un autre réseau qu'à travers une passerelle/routeur.
- Ouvrez dans Filius le fichier Filius-Acti-2.fls
- Ajoutez un routeur/(passerelle) afin de permettre la communication entre les 2 réseaux. (prévoir 2 interfaces, 1 par réseau)
- Configurez les 2 interfaces du routeur afin qu'elles aient une adresse IP correspondant au masque du réseau auquel elle est reliée et qui se termine par 254 (convention pour les passerelles).
- Indiquez sur chaque ordinateur l'adresse de la passerelle (interface) qui lui correspond.
- Vérifiez la bonne communication entre les 2 réseaux avec la commande “ping”.
- Appelez le professeur pour qu'il valide votre travail
Pour communiquer avec un autre réseau, un ordinateur passe par une passerelle située dans un routeur.

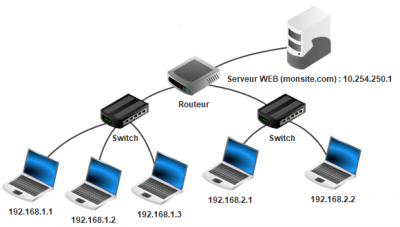

Partie 3 : Installer un serveur web et le consulter
Nous voulons mettre en place un serveur web contenant notre 1er site.
- Ouvrez dans Filius le fichier Filius-Acti-3.fls
- Ajoutez une interface (connexion) au routeur et utilisez l'adresse IP 10.254.250.254
- Raccordez le serveur Web du site “mon1ersite.fr” au routeur
- Configurez le serveur pour qu'il réponde à l'adresse 10.254.250.1 et accède à la passerelle.
- Installez dessus un serveur web et le démarrer.
- Ajoutez un navigateur web sur un/les ordinateur/s et vérifiez l'affichage du site en utilisant l'adresse URL puis l'adresse IP.
- Appelez le professeur pour qu'il valide votre travail

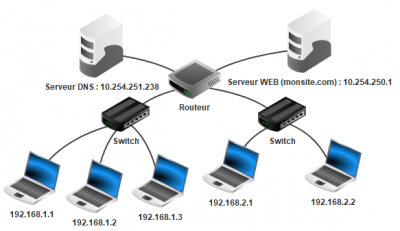

Partie 4 : Installer un serveur DNS et utiliser une adresse URL
L'utilisation des adresses IP n'étant pas facile pour les sites web, nous voulons mettre en place un serveur DNS afin de traduire mes adresses URL en adresse IP.
- Ajouter un ordinateur nommé DNS et d'adresse IP 10.254.251.238 au réseau. Le connecter au routeur après avoir ajouté une interface et indiqué l'adresse de la passerelle
- Installez le serveur DNS, faire le lien entre l'URL “mon1ersite.fr” et l'adresse IP du serveur Web 10.254.250.1. Démarrer le serveur.
- Configurer les postes clients pour utiliser le DNS
- Utiliser le navigateur avec l'adresse URL
- Appelez le professeur pour qu'il valide votre travail
Pour aller plus loin
Fiches de synthèse sur le site de l'académie de Toulouse :
