CORRECTION : Maquette de porte automatisée (Analyse structurelle et fonctionnelle)
Pour renforcer les connaissances sur l'analyse structurelle et fonctionnelle, nous allons utiliser la maquette de porte automatisée que nous utiliserons ensuite en programmation.
Compétence(s)
- CS 1.6 Analyser le fonctionnement et la structure d’un objet, identifier les entrées et sorties.
- CT 2.5 Imaginer des solutions en réponse au besoin.
- CT 5.1 Simuler numériquement la structure et/ou le comportement d’un objet.
- CT 5.5 Modifier ou paramétrer le fonctionnement d’un objet communicant.
J’ai acquis la(les) compétence(s) si :
- Je suis capable de décrire la maquette en utilisant mes connaissances sur la chaine d'information et d'énergie
- Je suis capable de modifier modifier l'algorithme de fonctionnement initial afin de répondre à un nouveau besoin
Présentation de la maquette
La maquette se compose principalement d'une porte actionnée par un moteur et un système pignon/crémaillère en fonction des ordres fournis par la carte de traitement.
Différents capteurs permettent d'analyser l'environnement de la porte et des actionneurs permettent de communiquer avec l'utilisateur.
Rappel : Un système pignon crémaillère permet de transformer la rotation du moteur en translation de la porte.
| 14 | Fils électriques | |
| 13 | 1 | Carte PowerProg (P28X1) |
| 12 | 1 | Barrière infra rouge |
| 11 | 1 | Buzzer |
| 10 | 1 | Crémaillère |
| 09 | 2 | Leds (rouge ou jaune) |
| 08 | 3 | Bouton |
| 07 | 1 | Pignon |
| 06 | 1 | Réducteur à 4 engrenages |
| 05 | 1 | Vantail de porte |
| 04 | 1 | Moteur |
| 03 | 1 | LDR (capteur lumière) |
| 02 | 2 | Fin de course |
| 01 | 1 | Adaptateur électrique |
| Rep. | Qte. | Désignation |
|---|
Analyse structurelle et fonctionnelle
Toutes les activités se font sur une copie à archiver dans son classeur.
Acti 1 : Analyse structurelle : Schémas bloc

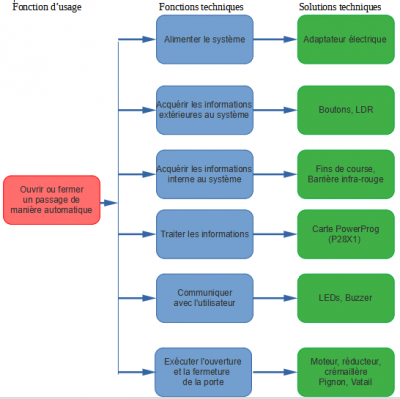

Dessiner sur votre feuille le schémas correspondant permettant d'associer chaque fonctions utiles à sa solution.
Les fonctions techniques à mettre en œuvre sont :
- Alimenter le système
- Acquérir les informations extérieures au système
- Acquérir les informations interne au système
- Traiter les informations
- Communiquer avec l'utilisateur
- Exécuter l'ouverture et la fermeture de la porte
Acti 2 : Analyse fonctionnelle : Chaine d'information et d'énergie

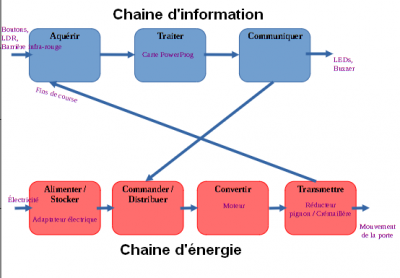

Dessiner sur votre feuille le schémas correspondant en mettant, dans les bon blocs, le nom des composants repérés dans l'activité précédente.
