A la maison, vos parents et vous, avez certainement un ou plusieurs ordinateurs. Ici, au collège, il existe un réseau informatique avec beaucoup d'ordinateur. Vous connaissez aussi l'existence d'Internet qui relie tout cela.

Dans cette leçon nous allons découvrir tout cela, comment sont organisés et fonctionnent un réseau local et un réseau domestique. Leur fonctionnement détaillé et le fonctionnement d'Internet sera vu plus tard au cours du cycle 4.

Un réseau permet à des ordinateurs d'échanger des informations et d'utiliser des services (messagerie, pages web, stockage de fichiers …

Dans un réseau, les ordinateurs sont reliés entre eux et groupé au sein d'une famille, d'un collège ou d'une entreprise. Pour partager d'avantage d'informations ou de services, les réseaux sont aussi reliés entre eux grâce à Internet.

• On appelle LAN (Local Area Network) les réseaux locaux des collèges, des entreprises …
• Les réseaux domestiques (a la maison) sont des LAN particuliers avec peu de composants.
• Les LAN sont reliés entre eux par des WAN (Wide Area Network) à l'échelle de pays ou mondiale (Internet).

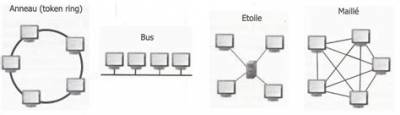

Il existe différentes façons de relier les ordinateurs : en étoile, en bus, en anneau, en maille :

• Les LAN sont le plus souvent en étoile
• Les WAN (Internet) sont maillés pour limiter les conséquences d'une panne.

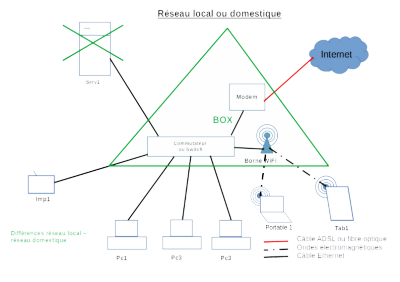

Un réseau local est constitué d'ordinateurs et d'imprimantes reliés entre eux grâce :

• a un commutateur (ou switch) qui utilise des câbles Ethernet
• un point d'accès WiFi qui est relié au commutateur.

Pour relier plusieurs réseaux entre eux, il faut ajouter un modem relié aux routeurs d'Internet.

Dans un réseau, il existe des ordinateurs particuliers appelés serveurs qui permettent :

• de contrôler les utilisateurs et de stocker les données de ceux ci en un endroit unique quel que soit l'ordinateur utilisé (Serveur d'authentification et de fichier)
• de fournir des pages d'information ou de permettre d'envoyer ou recevoir des messages (Serveurs web ou serveurs de messagerie)
• de fournir d'autres services (Serveur de nom de domaine …)

Il existe des symboles normalisé pour dessiner le plan d'un réseau et des conventions à respecter.

1. Délimiter et nommer les espaces,
2. Représenter les composants par des symboles et les nommer.

Les règles d’utilisation d’un réseau sont définies dans une charte informatique passée entre les utilisateurs et l’administrateur du réseau.

Au collège, quand tu veux utiliser un ordinateur, tu dois indiquer tes identifiants MAGRET (login utilisateur et mot de passe). Tu te connectes ainsi au réseau local du collège qui te permet, quel que soit le poste de travail, de retrouver un espace de travail personnalisé ou tu retrouveras tous tes documents si tu les as bien sauvegardés à l'intérieur de celui-ci.

Avant de partir, il faut penser à fermer sa cession afin de protéger ses données et ne pas risquer qu'un intrus usurpe notre identité virtuelle.

Un réseau domestique ne dispose que très exceptionnellement de serveurs. Il n'y a pas de contrôle d'identité et les fichiers comme l'espace personnel ne pourront pas être récupérés si l'on change d'ordinateur.

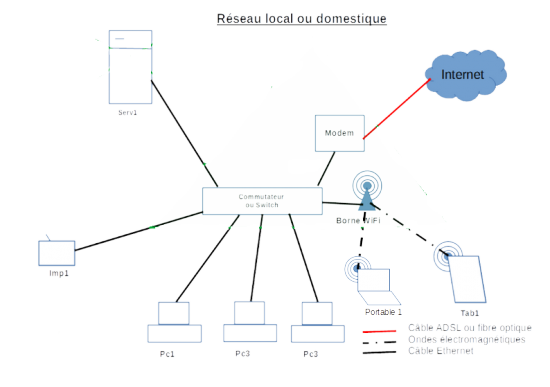

Un réseau domestique ne peut avoir qu'un nombre limité d'ordinateurs. De ce fait, les composants (Commutateur, Point d'accès WiFi, Modem et Routeur) sont intégrés dans ce que l'on appelle “la box”.

Internet relit les différents réseaux entre eux au niveau mondial afin de partager les informations. Il comprend donc :

• des fournisseurs d'accès (FAI) qui mettent à disposition des box (aux particuliers) et des modems (aux entreprises)
• des routeur pour passer d'un réseau à un autre
• des serveurs WEB qui stockent les sites Internets. Ils utilisent le protocole HTTP.
• d'autres types de serveurs : SMTP pour la messagerie, FTP pour les téléchargements, DNS pour traduire les adresses Universal Ressource Locator [URL] (qui permettent de se connecter aux sites web) en Adresse Internet Protocol [IP].

Pour connecter les équipements entre eux, dans le réseau local, on utilise :

• Des câbles Ethernet qui sont en cuivre et utilisent l’électricité pour transporter les informations. (Grande portée et grand débit)
• Le WiFi qui utilise les ondes électromagnétiques pour transporter les informations à travers l'espace. (Moyenne porté et moyen débit)
• Des fibres optiques qui sont en verre et qui utilisent la lumière pour transporter les informations. (Grande porté et très grand débit)

Pour relier un réseau à Internet, on utilise :

• Des câbles ADSL (proches des câbles Ethernet) (Très grande portée et grand débit)
• La fibre optique (Très grande porté et très grand débit) Utilisé principalement par Internet mais aussi parfois dans les grands réseaux locaux.
